Ano ang iba't ibang uri ng tensile fabric?

Ang makunat na tela ay may iba't ibang uri, bawat isa ay ininhinyero para sa mga partikular na pangangailangan sa pagganap. Ang mga pangunahing kategorya ay PVC tensile fabric, PTFE (polytetrafluoroethylene) fabric, ETFE (ethylene tetrafluoroethylene) film, HDPE shade fabric, at silicone-coated fiberglass . Kabilang sa mga ito, nangingibabaw ang PVC tensile fabric sa pandaigdigang merkado — na umaabot sa humigit-kumulang 60–70% ng lahat ng architectural membrane installation — dahil sa pagiging epektibo nito sa gastos, malawak na hanay ng kulay, at maaasahang pagganap ng istruktura sa iba't ibang klima. Ang pag-unawa sa bawat uri ay mahalaga bago gumawa ng anumang proyekto ng tensile structure, ito man ay canopy, stadium roof, o long-span membrane façade.

PVC Tensile Fabric : Ang Pamantayan sa Industriya

Ginagawa ang PVC tensile fabric sa pamamagitan ng paglalagay ng base polyester yarn grid — ang scrim — sa magkabilang panig ng polyvinyl chloride paste. Ang resulta ay isang composite membrane na pinagsasama ang tensile strength ng woven polyester na may weatherproofing, chemical resistance, at aesthetic flexibility ng PVC. Ang mga karaniwang PVC na tensile fabric panel ay nagtataglay ng tensile strength mula sa 3,000 N/5 cm hanggang sa higit sa 10,000 N/5 cm , depende sa bilang ng thread at bigat ng patong.

Sa praktikal na mga termino, ang isang Grade 6 PVC membrane (humigit-kumulang 1,050 g/m²) ay sapat na malakas upang magdala ng dynamic na snow at wind load na 1.5–2.5 kPa nang walang permanenteng deformation. Sinasaklaw ng rating ng pag-load na iyon ang karamihan ng komersyal at pampublikong arkitektura sa mga mapagtimpi na klima.

Mga Surface Treatment sa PVC Tensile Fabric

Ang mga hilaw na PVC coatings ay nakakaakit ng airborne dust at mga organikong debris, na unti-unting nabahiran ang lamad at binabawasan ang light transmission. Tinutugunan ito ng mga tagagawa gamit ang lacquer topcoat, acrylic lacquers, polyvinylidene fluoride (PVDF) finishes, at PVDF/Tedlar laminates. Nananatili ang isang PVDF-lacquered PVC membrane higit sa 90% ng orihinal nitong puting ningning pagkatapos ng 10 taon ng panlabas na pagkakalantad, kumpara sa humigit-kumulang 70–75% para sa hindi ginagamot na PVC na may parehong baseng timbang. Para sa mga proyektong malapit sa mga industrial zone o mga lugar sa baybayin kung saan matindi ang pagdeposito ng asin at pollutant, ang pagtukoy sa isang PVDF o Tedlar na topcoat ay nagdaragdag ng humigit-kumulang 8–15% sa gastos sa materyal ngunit kapansin-pansing binabawasan ang dalas ng paglilinis mula dalawang beses bawat taon hanggang isang beses bawat tatlo hanggang apat na taon.

Tagal ng buhay at Recyclability ng PVC Tensile Fabric

Ang isang mahusay na tinukoy na PVC tensile fabric installation ay karaniwang naghahatid ng buhay ng serbisyo ng 15–25 taon bago ang pagkasira ng patong ay nakompromiso ang pagganap ng sunog o integridad ng istruktura. Maaaring i-recycle ang end-of-life PVC membrane sa pamamagitan ng ilang European take-back program — halimbawa, ang proseso ng Texyloop ay nagko-convert ng mga ginamit na PVC-coated polyester membranes pabalik sa virgin-equivalent PVC granulate at binabawi ang polyester scrim para sa reprocessing. Binabawasan ng closed-loop approach na ito ang lifecycle carbon footprint ng humigit-kumulang 30–40% kumpara sa pagtatapon ng landfill.

PTFE-Coated Fiberglass: Ang Premium Long-Life Option

Ang PTFE (polytetrafluoroethylene) na pinahiran ng fiberglass — kadalasang ibinebenta sa ilalim ng mga pangalan ng tatak tulad ng Tenara o Sheerfill — ay kumakatawan sa itaas na dulo ng tensile fabric market. Ang base na materyal ay pinagtagpi ng fiberglass na sinulid, na likas na hindi nasusunog, at ang PTFE coating ay nagbibigay ng napakababang friction, chemically inert surface. Ang mga lamad ng PTFE ay nagdadala ng mga inaasahan sa buhay ng serbisyo na 30–50 taon , na may ilang kapansin-pansing pag-install gaya ng Haj Terminal sa Jeddah (nakumpleto noong 1981) na ngayon ay lumampas sa apat na dekada ng tuluy-tuloy na serbisyo.

Ang walang buhaghag na ibabaw ng PTFE ay epektibong naglilinis sa sarili: hinuhugasan ng ulan ang mga partikulo sa hangin nang hindi nag-iiwan ng mga mantsa. Ang mga halaga ng light transmission ay karaniwang tumatakbo sa pagitan ng 5% at 20%, na nagbibigay sa mga istruktura ng PTFE ng maliwanag, nagkakalat na kalidad ng daylight nang walang liwanag na nakasisilaw. Ang isang limitasyon ay ang gastos — ang PTFE-coated fiberglass ay karaniwang mga presyo sa tatlo hanggang limang beses ang per-square-meter na halaga ng karaniwang PVC tensile fabric — na ginagawang pinakaangkop para sa mga landmark na permanenteng istruktura kaysa sa pana-panahon o pansamantalang mga pag-install.

Ang pagganap ng sunog ay isang pangunahing bentahe. Ang PTFE/fiberglass ay inuri bilang hindi nasusunog sa ilalim ng karamihan sa mga pambansang code ng gusali, na lubos na nagpapadali sa pagpapahintulot para sa mga nakapaloob na pampublikong espasyo gaya ng mga shopping atrium, mga terminal ng paliparan, at mga bubong ng stadium.

Pelikula ng ETFE: Transparency at Lightweight na Pagganap

Ang ETFE (ethylene tetrafluoroethylene) ay hindi teknikal na hinabing tela kundi isang thermoplastic fluoropolymer film. Ito ay kasama sa pamilya ng tensile membrane dahil ito ay pinutol, hinangin, at pinaigting gamit ang maihahambing na mga prinsipyo sa istruktura. Ang isang layer ng ETFE film ay tumitimbang ng kasing liit ng 150–350 g/m² — humigit-kumulang 1% ang bigat ng isang katumbas na glass panel — na kapansin-pansing binabawasan ang mga pangunahing kinakailangan sa pagkarga ng istruktura at nagbubukas ng mga posibilidad ng span na hindi makakamit ng salamin sa matipid.

Nakamit ng ETFE mga halaga ng light transmission na 90–95% para sa isang layer , ginagawa itong mas gustong pagpipilian kapag ang maximum na natural na liwanag ng araw ang priyoridad ng disenyo. Ang Beijing National Aquatics Center (ang "Water Cube"), na natapos para sa 2008 Olympics, ay gumamit ng mahigit 100,000 m² ng ETFE cushion panel at nananatiling isa sa mga pinaka binanggit na halimbawa ng translucency at structural versatility ng materyal.

Ang ETFE film ay karaniwang naka-install bilang multi-layer inflated cushion system sa halip na mga single tensioned membrane. Ang presyon ng hangin na pinananatili sa pagitan ng mga layer ay nagbibigay ng insulation (U-values ​​na 1.5–2.8 W/m²K para sa dalawang-layer system) at structural rigidity. Gayunpaman, ang mga mekanikal na sistema ng inflation ay nangangailangan ng mga kontrata sa pagpapanatili at mga backup na compressor, na nagdaragdag ng pagiging kumplikado ng pagpapatakbo kumpara sa mga static na PVC o PTFE na lamad.

HDPE Shade Tela: Ininhinyero para sa Solar Control

Ang high-density polyethylene (HDPE) shade cloth ay sumasakop sa isang natatanging angkop na lugar sa loob ng tensile fabric structures. Hindi tulad ng PVC tensile fabric o PTFE membranes, ang HDPE shade fabric ay isang open-weave o knitted na istraktura na partikular na idinisenyo upang harangan ang solar radiation habang pinapayagan ang paggalaw ng hangin. Available ang mga shade na tela ng HDPE sa shade factor mula 30% hanggang 95% , na nagpapagana ng tumpak na pagkakalibrate ng pagbabawas ng solar gain kumpara sa natural na bentilasyon.

Ginagawa nitong ang HDPE ang nangingibabaw na materyal para sa mga paradahan ng kotse, palaruan, mga istrukturang pang-agrikultura, at mga panlabas na lugar ng hospitality sa mainit na klima. Ang isang 90% shade factor HDPE canopy sa ibabaw ng carpark sa Dubai o Phoenix ay maaaring magpababa ng temperatura sa ibabaw ng mga naka-park na sasakyan ng 20–30°C kumpara sa unshaded na aspalto, na makabuluhang binabawasan ang temperatura sa loob ng cabin at karga ng air conditioning. Ang tensile strengths ng HDPE shade fabric ay mas mababa kaysa sa coated architectural membranes — karaniwang 1,500–4,500 N/5 cm — kaya dapat isaalang-alang ito ng mga structural design kapag tinutukoy ang wind uplift at snow load resistance.

Ang HDPE shade fabric ay UV-stabilized sa panahon ng pagmamanupaktura, at ang mga de-kalidad na commercial grades ay dala 10-taong garantiya ng katatagan ng UV . Ang buhaghag na bukas na istraktura ay nangangahulugan na ang tela ay hindi nakakaipon ng nakatayong tubig, na nag-aalis ng mga ponding load na dapat isaalang-alang gamit ang impermeable PVC tensile fabric sa mga low-slope installation.

Silicone-Coated Fiberglass: Niche Mataas-Temperature Applications

Ang mga silicone-coated fiberglass membrane ay ang hindi gaanong karaniwang tensile na uri ng tela sa pangkalahatang arkitektura ngunit pinupuno ang isang kritikal na papel sa mataas na temperatura at mga kapaligiran sa pagproseso ng pagkain. Ang silicone elastomer coating ay nananatiling matatag mula sa -60°C hanggang 230°C tuloy-tuloy , na may mga panandaliang peak na pinahihintulutan hanggang 300°C. Ang thermal range na ito ay higit na lumalampas sa mga limitasyon sa pagpapatakbo ng PVC tensile fabric (karaniwang na-rate sa 70°C na tuloy-tuloy na serbisyo) at ginagawang default na pagpipilian ang silicone/fiberglass para sa mga canopy sa mga pang-industriyang oven, pandayan na takip, at mga heat-exhaust zone sa mga pasilidad ng pagmamanupaktura.

Ang mga silicone coating ay ligtas din sa pagkain, hindi nakakalason, at lumalaban sa karamihan ng mga acid, alkalis, at mga ahente sa paglilinis na ginagamit sa paggawa ng pagkain. Ang mga pag-aari na ito ay humantong sa lumalagong pag-aampon sa makunat na mga istruktura ng bubong sa mga pamilihan ng pagkain at mga pasilidad sa pagproseso, kung saan ang madalas na high-pressure na paglilinis ng singaw ay nakagawian. Ang tradeoff ay gastos: silicone-coated fiberglass ay tumatakbo nang mas mahal kaysa sa PVC tensile fabric at kahit na PTFE membranes sa ilang configuration.

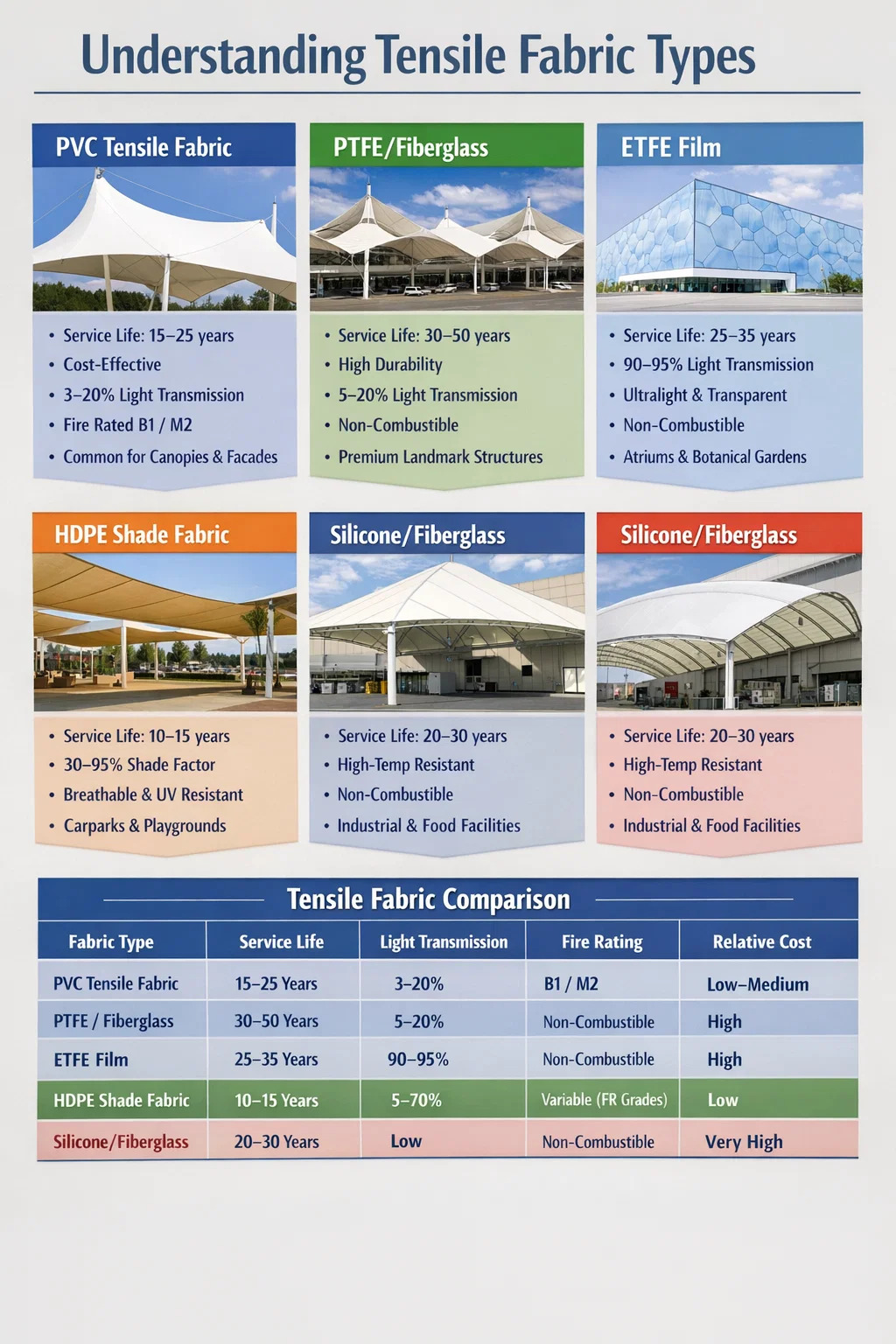

Head-to-Head na Paghahambing ng Lahat ng Tensile na Uri ng Tela

Binubuod ng talahanayan sa ibaba ang pangunahing pagganap at komersyal na mga katangian ng bawat pangunahing uri ng tela na makunat upang tumulong sa mga desisyon sa detalye.

Paano Naiiba ang PVC Tensile Fabric Grades

Hindi lahat ng PVC tensile fabric ay pareho. Ang mga segment ng merkado sa mga marka ng timbang — karaniwang Baitang 2 hanggang Baitang 9 — at sa loob ng bawat baitang, ang mga antas ng kalidad ay malaki ang pagkakaiba-iba ayon sa scrim construction, PVC compound formulation, at topcoat na teknolohiya. Narito kung paano masira ang mga pangunahing marka sa praktikal na aplikasyon:

• Baitang 2–3 (400–600 g/m²): Magaan na mga exhibition hall, pansamantalang event marquee, panandaliang shade sails. Karaniwang 2,500–4,000 N/5 cm ang tensile strength. Hindi inirerekomenda para sa mga permanenteng istruktura sa mga high-wind zone.
• Baitang 5–6 (750–1,100 g/m²): Ang workhorse ng komersyal na arkitektura — mga makunat na canopy, mga walkway ng pedestrian, mga transit shelter, at façade cladding. Lakas ng makunat 5,000–7,500 N/5 cm. Karaniwang na-rate ang 15–20 taong buhay ng serbisyo gamit ang PVDF topcoat.
• Baitang 8–9 (1,200–1,600 g/m²): Mga bubong ng istadyum, malalaking haba ng transport hub, makunat na façade na nagdadala ng mga presyon ng hangin na lampas sa 2 kPa. Lakas ng makunat 9,000–12,000 N/5 cm. Madalas na tinukoy sa Tedlar laminate para sa maximum na paglaban sa panahon at mahabang buhay.

Mahalaga rin ang scrim architecture sa loob ng PVC. Ang isang plain weave scrim ay nag-aalok ng pare-parehong tensile strength sa parehong warp at weft na direksyon - mas gusto para sa biaxially prestressed membrane structures. Ang leno weave o insert-yarn scrim ay nag-aalok ng mas mataas na lakas sa isang direksyon at ginagamit sa unidirectional tensile application gaya ng barrel vault canopies.

Mga Pamantayan sa Pagganap ng Sunog para sa Tensile Fabric

Ang pagganap ng sunog ay isang non-negotiable specification factor para sa anumang nakapaloob o semi-enclosed na tensile na istraktura. Ang mga pamantayan ay nag-iiba ayon sa rehiyon:

• Europa: EN 13501-1 reaction-to-fire classification. Ang PVC tensile fabric na may FR treatment ay karaniwang nakakamit ng Class B-s2, d0 o Class C-s2, d0. Nakakamit ng PTFE at ETFE ang Class A2-s1, d0 (hindi nasusunog).
• France: M-classification system. Ang PVC tensile fabric na may naaangkop na paggamot ay nakakamit ng M2 (flame retardant), na kinakailangan para sa mga sakop na pampublikong lugar ng pagtitipon.
• USA: NFPA 701 at ASTM E84. Ang mga de-kalidad na architectural PVC membrane ay nakakamit ng Class A flame spread index (FSI ≤ 25).
• Australia/New Zealand: AS/NZS 1530.3. Ang PVC tensile fabric na ginagamit sa Class 9 assembly building ay karaniwang nangangailangan ng Ignitability Index ≤ 6 at Spread of Flame Index ≤ 0.

Ang flame retardant additives sa PVC tensile fabric ay isinama sa compounding stage, hindi inilalapat bilang surface coating , na nangangahulugang hindi bumababa ang pagganap ng FR pagkatapos ng paglilinis o pagkabasag. Isa itong kritikal na pagkakaiba na dapat i-verify kapag sinusuri ang mga teknikal na data sheet ng produkto — ang mga surface-applied FR treatment sa mga budget membrane ay bumababa sa paglipas ng panahon at nawawala ang kanilang pagsunod sa certification.

Mga Katangian ng Acoustic at Thermal ng Mga Uri ng Tensile Fabric

Ang acoustic performance ay madalas na napapansin sa panahon ng pagpili ng materyal ngunit nagiging kritikal sa mga sakop na pampublikong espasyo. Ang PVC tensile fabric ay isang reflective surface — sound absorption coefficients (αw) ay karaniwang mula 0.05 hanggang 0.15 — ibig sabihin ay nabubuo ang reverberant na ingay sa mga kapaligirang natatakpan ng lamad maliban kung ang mga absorbent liners o pangalawang acoustic panel ay pinagsama. Regular na gumagamit ang mga team design ng stadium ng pangalawang acoustic liner ng perforated PVC tensile fabric na may insulating batting layer para pababain ang mga oras ng reverberation sa covered grandstands mula 3–5 segundo hanggang sa target na 1.5–2 segundo para sa speech intelligibility.

Ang thermal performance ng single-layer PVC tensile fabric ay katamtaman. Ang karaniwang 900 g/m² PVC membrane ay may humigit-kumulang U-value 5.5–6.5 W/m²K , na nagbibigay ng kaunting pagkakabukod sa sarili nitong. Ang mga double-layer na PVC system na may air gap o insulation fill ay maaaring makamit ang mga U-values ​​na 1.5–3.0 W/m²K, na ginagawang mabubuhay ang mga ito para sa pana-panahong nakapaloob na mga espasyo. Ang mga ETFE cushion system, sa kabaligtaran, ay nakakakuha ng mga U-values ​​na 1.0–2.0 W/m²K na may dalawang-layer system at mas mababa sa 1.0 W/m²K na may tatlo o higit pang layer at argon fill.

Ang solar reflectance ay isa pang thermal driver. Ang isang puting PVC tensile fabric na may PVDF topcoat ay maaaring makamit ang solar reflectance value na 0.65–0.75 (TSR), na lubos na nakakabawas ng solar heat gain sa ilalim ng canopy kumpara sa mas madidilim na PVC na opsyon (TSR 0.10–0.30) o bare metal roofing (TSR 0.20–0.40). Ito ay isang makabuluhang kalamangan sa kahusayan ng enerhiya para sa mga panlabas na espasyo ng hospitality na naghahanap ng lilim nang walang labis na pag-iipon ng init.

Mga Teknolohiya ng Pinagtahian at Pagsali para sa PVC Tensile Fabric

Ang integridad ng istruktura ng isang makunat na lamad ay kasing maaasahan lamang ng mga tahi nito. Ang PVC tensile fabric panels ay pinagsama gamit ang dalawang pangunahing pamamaraan:

• High-frequency (HF) welding: Ang isang electromagnetic field ay nag-o-oscillate sa mga molekula ng PVC sa linya ng pinagtahian, na bumubuo ng init na nagsasama sa dalawang layer sa isang homogenous na bono. Ang wastong naisagawang HF welds ay nakakamit ng seam strengths ng 85–100% ng parent membrane , ibig sabihin ang tahi ay hindi lumilikha ng isang structural weak point. Ito ang pamantayan sa industriya para sa lahat ng komersyal na PVC tensile fabric fabrication.
• Hot-air welding: Ang isang stream ng pinainit na hangin (250–400°C) ay nagpapalambot sa mga ibabaw ng PVC, na pagkatapos ay pinagsasama-sama sa ilalim ng roller pressure. Ginagamit para sa on-site repair at curved o irregular seam geometries kung saan hindi maabot ng HF welding platens. Seam strength typically 75–90% of parent fabric.

Ang PTFE-coated fiberglass ay hindi maaaring HF welded dahil ang fiberglass base ay hindi tumutugon sa electromagnetic excitation, at ang PTFE coating ay thermally stable at non-fusible sa ibaba 327°C. Sa halip, mekanikal na pinagsama ang mga panel ng PTFE gamit ang PTFE-coated steel clamping bars at bolted lap joints, na nangangailangan ng mas malawak na seam overlaps (karaniwang 50–100 mm versus 15–25 mm para sa PVC HF welds) at nagdaragdag ng pagiging kumplikado ng fabrication.

Gumagamit ng ilang diskarte ang pagwawakas sa gilid ng PVC tensile fabric: rope-in-channel (isang PVC-coated steel cable na naka-embed sa isang welded hem na naglalagay ng tuluy-tuloy na aluminum extrusion profile), bolt rope (isang tuloy-tuloy na round bead sa kahabaan ng panel perimeter), at mga plate-and-bolt na koneksyon para sa pinakamataas na load concentrated anchor point. Ang pagpili ng edge termination ay nakakaapekto sa parehong visual na detalye ng natapos na pag-install at ang maximum na load transfer capacity sa bawat anchor.

Pagpili ng Tamang Tensile Fabric para sa Iyong Proyekto

Ang decision tree para sa tensile fabric specification ay karaniwang sumusunod sa lohika na ito:

1. Badyet at buhay ng proyekto: Kung ang buhay ng disenyo ay wala pang 20 taon o ang badyet ay napipilitan, ang PVC tensile fabric na may PVDF topcoat ay halos palaging tamang sagot. Para sa 30 taong landmark na istruktura, binibigyang-katwiran ng PTFE o high-grade na ETFE ang premium.
2. Mga kinakailangan sa ilaw: Pinakamataas na natural na liwanag ng araw? Tukuyin ang pelikulang ETFE. Kinokontrol ang diffuse daylight? Puti o maliwanag na PVC o PTFE. Solar exclusion na may bentilasyon? HDPE shade fabric.
3. Mga kinakailangan sa pag-uuri ng sunog: Suriin ang kinakailangan ng lokal na code ng gusali para sa klase ng occupancy. Kung ang hindi nasusunog na pag-uuri ay sapilitan (EN A2 o katumbas), PTFE o ETFE ang tanging mga opsyon sa lamad. Kung katanggap-tanggap ang Class B o C, kwalipikado ang PVC tensile fabric na may integral FR treatment.
4. Pagkakalantad sa kapaligiran: Mataas na polusyon o pagkalantad ng asin sa baybayin? Unahin ang PVDF o Tedlar topcoat sa PVC, o piliin ang PTFE para sa zero-maintenance na hitsura. Industrial zone na may mataas na temperatura? Tukuyin ang silicone-coated fiberglass.
5. Structural span at load: Para sa mga span na lumalampas sa 40–50 m at mataas na dynamic na pagkarga, ang structural engineering analysis ay magtutulak sa pagpili ng timbang ng tela. Makipagtulungan nang maaga sa membrane fabricator upang kumpirmahin na ang napiling PVC tensile fabric grade ay nakakatugon sa mga kinakalkula na halaga ng stress sa lahat ng mga punto ng koneksyon.

Walang iisang uri ng tela na makunat ang nangingibabaw sa lahat ng mga aplikasyon. Gayunpaman, para sa kumbinasyon ng pagganap ng istruktura, versatility ng disenyo, kahusayan sa gastos, at mga katangian ng praktikal na pag-install, Ang PVC tensile fabric ay nananatiling pinaka-malawak na naaangkop na materyal sa merkado , na naghahatid ng mga proyekto mula sa mga pansamantalang canopy sa merkado hanggang sa multi-thousand-square-meter na permanenteng bubong. Ang pag-unawa sa buong hanay ng mga uri — at kung saan makikita ang PVC tensile fabric sa loob ng spectrum na iyon — ay nagbibigay sa mga taga-disenyo at tagapamahala ng proyekto ng pundasyon upang gumawa ng kumpiyansa, mga desisyon sa antas ng detalye mula sa mga pinakaunang yugto ng disenyo.
